レーザー加工機

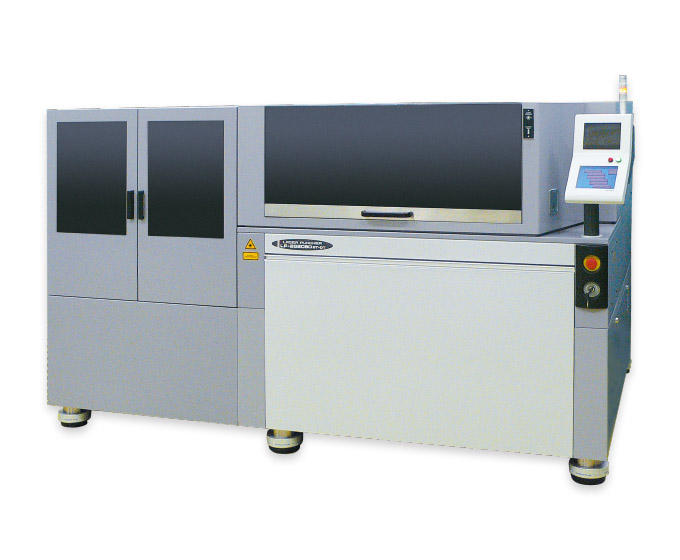

産業用加工装置トップ2ヘッド2ステージレーザーパンチャー
LP-2S□D シリーズ
- セラミック基板、グリーンシート、グリーンシート積層体
- LP-2S208DJ / LP-2S208DK
- LP-2S108DJ / LP-2S108DK
- 生産性を追求した量産向け超高速加工を実現
- ●2ヘッドによる2ステージ同時加工で4000PPS(ガルバノ速度 2000PPS×2)
- 自動機一体型のコンパクトマシン
- 3.7m2の省スペース
2700kgの軽量化 - 穴径や加工条件に合わせたシリーズ展開
- 低ランニングコスト
- 封切り型CO2レーザー発振器を搭載
特長
- 独自2ヘッドスキャン光学系制御コントローラと、デジタルガルバノスキャナ搭載により高速・高精度化を実現
- スキャンエリア：□50mm×2ヘッド(LP-2S208D)□30mm×2ヘッド(LP-2S108D)
XYステージとの連動による最大加工エリア：□220mm×2エリア - シリーズ化対応
- φ50μmの微細パンチが可能(LP-2S108Dタイプによる)
全機種トレパニングによるガイドホール加工も可能 - 自動機一体型のコンパクト設計で設置が容易
- 省スペース幅2300×奥行き1600mm、3.7m2の設置面積
2700kgの軽量 - 高安定・高出力CO2レーザーを搭載
- 安定した封切り型レーザー搭載で、長期ガス交換の必要がなく、低ランニングコストを実現
- 安全性
- JISクラス1レーザー製品に準拠
- 2ヘッド2ステージ仕様の自動化に対応(OP.)
- クリーナユニットを装着可能(OP.)
加工パターンに合わせた吸着テーブル設計可能
標準仕様
| 型式 | LP-2S208DJ | LP-2S208DK | LP-2S108DJ | LP-2S108DK | |
|---|---|---|---|---|---|
| ワーク | 材質 | セラミックグリーンシート(PET基材 有/無) | |||
| 加工エリア | Max.□220mm(長方形可能) | ||||
| 外形・厚み | Max.□230mm(長方形可能)・Max.0.5mm | ||||
| 加工 | 穴サイズ | φ70～200μm | φ50～150μm | ||
| マスク交換式(但し、ワークの材質や厚み加工条件により変わります) | |||||
| 方式 | マスク結像式(Max.12種セット可能) | ||||
| テーブル | 吸着テーブル×2ヶ所 | ||||
| 性能 | 加工精度 | ±20μm(画像処理精度含む) | |||
| ガルバノ加工速度 | 2000PPS×2ヘッド(X軸で0.5mmピッチ) | ||||
| レーザー ユニット | 発振器 | RF励起CO2レーザー | |||
| 波長 | 10.6μm | 9.4μm | 10.6μm | 9.4μm | |
| 平均出力 (レーザー出射部) |
400W以上 | 300W以上 | 400W以上 | 300W以上 | |
| 冷却方式 | 機外設置の専用チラーによる水冷 | ||||
| 光学 ユニット | 加工ヘッド数 | 2ヘッド | |||
| 方式 | スキャン光学系(デジタルガルバノスキャナ搭載) | ||||
| スキャンエリア | Max.□50mm | Max.□30mm | |||
| レーザー焦点調整 | 電動式(ソフト設定) | ||||
| Z軸 | 方式 | ワーク厚み設定により光学ユニットを自動フォーカス調整 | |||
| 画像処理 | 方式 | CCDカメラにてシート上面のアライメントマークを画像認識 | |||
| 検出方法 | 2値化による重心測定、またはパターンマッチング | ||||
| 画像処理カメラ | 2台×2セット | ||||
| カメラ視野 | 狭視野1.2×0.9mm 広視野4.8×3.6mm | ||||
| 照明 | LEDリング照明(標準：赤色、OP:白､青、緑色を選択) | ||||
| 制御 | 制御装置 | UHT製専用コントローラ | |||
| オペレーション | 6.5インチカラータッチパネル | ||||
| データ作成 | 専用ソフト(本体と分離されたPCにより運用) | ||||
| データ記憶容量 | 1ファイルMax.100,000ポジション | ||||
| ネットワーク | パソコンから本体に専用LANにて加工データを送信。 本体(Max4台)までの運転状況をパソコンにより集中モニタが可能 |
||||
| 集塵装置(機外設置) | 専用集塵機によるワーク上方、下方及び機体内部の集塵 | ||||
| 防塵対策 | 光学ユニット内エアパージ式 fθレンズ用保護ガラス 各軸カバー | ||||
| 安全装置 | 安全カバー、キースイッチ、セーフティインターロック | ||||
| レーザー表示灯 | LED 2色 | ||||
| レーザークラス | JISクラス1レーザー製品に準拠 | ||||
| 電源 | 3φ AC200V ±10% 14kVA | ||||
| エアー源 | 0.4 ～ 0.7 MPa( クリーンエア) | ||||

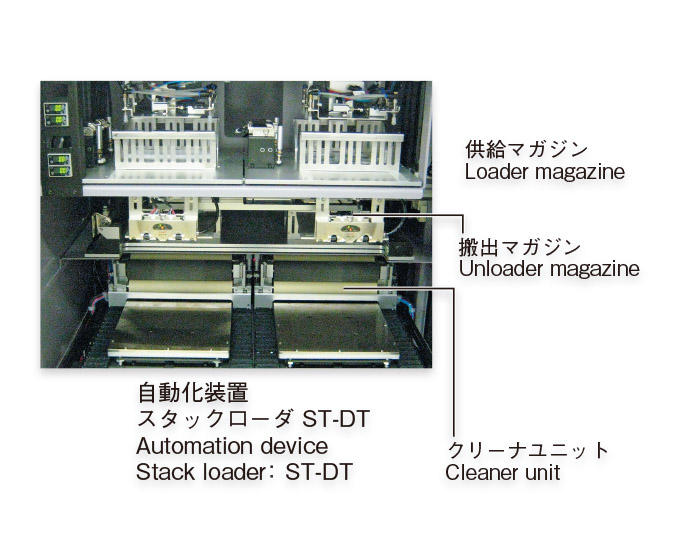

| 自動化装置 | ST-DT(スタックローダ) | ||||
| 機械本体 | 寸法 | W2300×D1600×H1400mm | |||
| 質量 | 約 2700 kg | ||||
| 使用環境 | 温度 | 10～35℃(推奨22±2℃) | |||
| 湿度 | 40～60％(非結露) | ||||
| 振動 | 衝撃及び振動のないこと | ||||
オプション
- マスク
呼び径：φ1.4～4.0mm/0.1mm刻み、サイズ指定必要(角マスクもご相談に応じます) - 整合吸着テーブル
- レーザーエネルギ測定機能
- クリーナユニット
- ※PC用パワーBOX
- ※管理PC+加工データ作成ソフト
- ※CAD変換ソフト
※印は1台目の納入時には必要となります

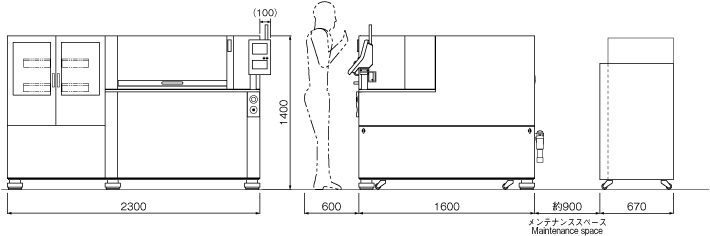

寸法図

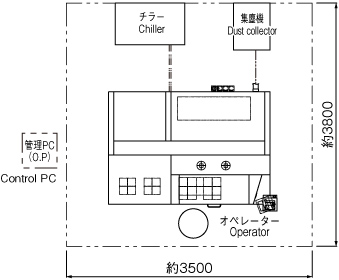

フロアレイアウト例
